鼎亞精機數控車床坐標系的確定

文章出處: 人氣：2225 發表時間：2019-07-10 00:43:56

1. 機床坐標系：數控機床上的坐標系采用右手笛卡爾直角坐標系。
2. 機床參考點：參考點也是機床上的一個固定點，它是用機械擋塊或電氣裝置來限制刀架移動的極限位置。它的主要作用是用來給機床坐標系一個定位。
3. 工件坐標系：工件坐標系是編程人員在編程時設定的坐標系，也稱為編程坐標系。

⑴工件坐標系原點：在進行數控編程時，首先要根據被加工零件的形狀特點和尺寸，將零件圖上的某一點設定為編程坐標原點，該點稱編程原點•從理論上將，工件坐標系的原點選在工件上任何一點都可以，但這可能代理啊繁瑣的計算問題，增添編程困難•為了計算方便，簡化編程，通常是把工件坐標系的原點選在工件的回轉中心上，具體位置可考慮設置在工件的左端面（或右端面）上，盡量使編程基準與設計基準、定位基準重合。

⑵對刀：機床坐標系是機床唯一的基準，所以必須要弄清楚程序原點在機床坐標系中的位置，通過對刀完成。對刀的實質是確定工件坐標系的原點在機床坐標系中唯一的位置。對刀是數控加工中的主要操作和重要技能。對到的準確性決定了零件的加工精度，同時，對刀效率還直接影響數控加工效率。

⑶換刀：當數控機床加工過程中需要換刀時，在編程時就應考慮選擇合適的換刀點。所謂換刀點是指刀架轉位換刀的位置，當數控車床確定了工件坐標系后，換刀點可以是某一固定點，也可以是相對工件原點任意的一點。換刀點應設在工件或夾具的外部，以刀架轉位換刀時不碰工件及其他部位謂準。

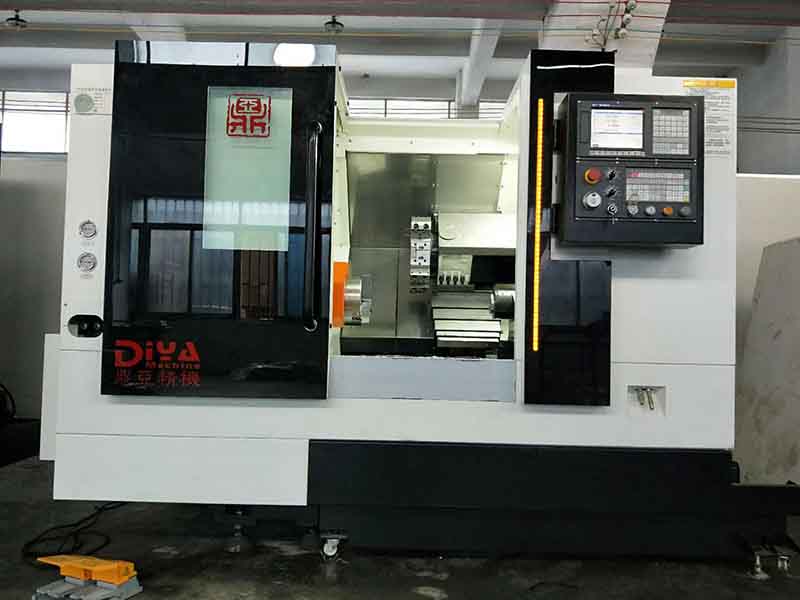

L400K斜軌數控車床
